小间距LED的进化极限是什么？也许这个问题的答案就要出来了。近日，台湾媒体报道，可能被三星电子收购的台湾初创公司Play Nitride，预计将在2017年下半年安装micro LED产品试产生产线。而micro LED的像素间距渴望比肩目前的手机液晶显示屏。

　　对此，笔者觉得“这是一个好事情”。因为LED的电光效率真的非液晶、OLED、QLED能比。如果原生RGB micro LED能够实现大规模量产，对于全球环境保护、气候变化是一个非常好的消息——功利子孙千秋万代（虽然刚刚退出巴黎气候协定的特朗普可能认为这是一个阴谋和骗局）。

　　但是，micro LED真的能够实现吗？在这一点上，笔者必须说：“micro LED”和目前市场上热销的“小间距LED屏”虽然只是间距上的差别，但是“量变导致质变”，micro LED的实现难度和实现方法与“小间距LED”截然不同。

　　例如，上文中提到的Play Nitride公司的项目，其基板就是TFT——和液晶显示、OLED显示一样的半导体技术，而非小间距LED显示产品所使用的“印刷铜电路板”。从发光晶体的封装看，小间距LED主要是表贴方式的，也有部分高端产品采用COB技术，而micro LED必然是“晶圆级”的封装工艺。

　　仅仅是以上两个差异，就已经决定了micro LED与小间距LED屏“产业链”上，特别是在中下游，关系真的不大。甚至主要市场方向都不相同：小间距LED屏主要是工程大屏显示；micro LED现在的目标是智能手表、手机屏幕等小屏显示，未来有望逐渐进入电视机显示等领域。

　　到了这里，读者基本已经明白micro LED是一个如何“崭新”的科技。对此，大屏君需要格外指出，micro LED的独特之处，大屏君还没有说呢？micro LED技术真正的难点、真金白银的部分是一个叫做“巨量微转移”（也叫巨量转移）的工程技术。这个才是，micro LED与传统LED屏最大的差别。

　　什么是“巨量微转移”（巨量转移）呢？即，在一英寸驱动板上至少实现300PPI以上像素密度，数十万颗三原色LED晶体的安装（一个5英寸的手机屏，需要300万以上的像素点）。与传统小间距LED屏幕比较，即对角线一英寸的300PPI 的micro LED显示屏，像素颗粒数量和60英寸P1．0间距的小间距LED屏幕相当。

　　“巨量微转移”（巨量转移）中的“巨量”就是指“亚像素颗粒数非常高”，动辄几十万、甚至几百万（例如500PPI的手机屏幕需要800万个像素）；“微”的含义则是“亚像素颗粒非常小、安装精度非常高、像素间距更小”；“转移”的含义则是“这些亚像素被单独制造出来”，然后通过一些工程技术再“焊接到驱动板的适当部位”。

　　对于“巨量微转移”（巨量转移）的这个“微小”的概念，大屏君必须特别说明：以 55 英寸 4K 液晶电视为例，其像素尺寸为 200 μm x 200 μm；这类电视机的LED背光源一般采用 3030 封装规格，即 3,000 μm x 3,000 μm——LED灯珠和液晶像素面积相差 225 倍。而在 Micro LED 显示产品下，LED 微缩至 50 μm x 50 μm像素尺寸，甚至更小；三星规划中的1500－2000PPI的VR用OLED显示屏，像素尺寸更是只有不到5μm x5μm——比55英寸4K电视机像素尺寸相差1600倍。

　　经过这样详细的解释，读者应当已经知道“巨量微转移”（巨量转移）是一项多么困难的事情——这个技术对应的是一堆百万级别的数字。此前业界在micro LED技术上的工程实验，仅仅是验证了彩色 RGB Micro LED，20μm间距分辨率 100 x 100，在大拇指指甲盖大小的面积上的“工程集成可行”性。这距离制造出1－2英寸，智能手表所需要的全彩高分辨率显示屏距离还很远。而且，作为商业化的工程技术，“巨量微转移”不仅仅是要能实现，而且还需要保持很高的“成品率”、一定的经济性。

　　说到“巨量微转移”（巨量转移）的难度，实现已经不容易：但是笔者认为，真正的难度还在于“实用”上，即经济性。

　　事实上，micro LED技术有两个主要的市场方向：一个是电视机领域，制造一个60英寸的2K分辨率的电视机，可以让LED晶体的大小、间距指标都“不用那么吝啬”。类似的技术，索尼在2012年即有过展示。同时因为没有那么“微小”，这种产品的成品率也容易把控。但是，和液晶显示技术比较，这类产品不具有“成本优势”，且面对液晶向4K和8K过渡的趋势，其后续增加像素密度后，工程难度和成本会显著提高。

　　micro LED技术的另一个市场方向则是“小屏幕”。例如VR和智能手表。但是，这类产品并没有因为尺寸变小，而分辨率降低。如，VR产品上，三星已经在开发PPI达到1500以上的产品。或者说应用于“小屏幕”的micro LED面临的是“数量依然巨大，间距则更为精细”的工艺实现难题。这将不利于成品率的提升。成品率水平则显著影响产品的市场价格。

　　从Play Nitride预计的采用TFT基板的信息看，小尺寸micro LED前端工程和驱动部分工艺与液晶、OLED没有显著差异。这是好消息，可以帮助控制micro LED的最终成本，但是这不意味着后者可以低成本上市。

　　对此，笔者有一个很好的例子来举证：OLED手机屏为啥比液晶屏幕贵呢？二者前端工艺都是TFT，很相似。高端液晶和OLED甚至都是低温多晶硅TFT或者金属氧化物TFT，基本是“完全一样”。但是，OLED后端的蒸渡工艺，成品率、稳定性、设备采购和维护成本、原材料损耗，都要超过液晶的“成盒——灌注”为主的工艺过程。这导致OLED暂时成本上依然无法比拟液晶屏幕。micro LED做为后来者，“巨量微转移”技术高度不成熟、难度巨大，成品率控制难度更是超过成熟度很高的蒸渡工艺，其成本上的劣势将更为明显。

　　综上所述，笔者对micro LED试产生产线要说三句话：第一，TFT你用的是现成技术，这没问题；第二，LED晶体你用的也是现成技术，这也没问题；但是，第三，“巨量微转移”，可是把巨大的数量、及其微小的空间距离这对矛盾集中到了一个工程点上，难度可想而知，后期市场化成本压力不容小窥。

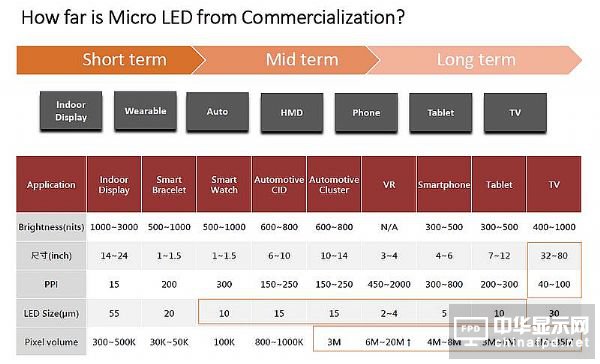

　　对此，笔者的结论是micro LED还处于工程探索阶段，距离商用还有万丈距离。但是，作为LED显示技术的延伸，micro LED的任何技术探索和工程工艺研究都会对整个LED显示产业有帮助。也许micro LED的部分研究结果会更早的在小间距LED屏等产品上实现商用，为多姿多彩的LED显示板块添砖加瓦。
