Micro-LED微显示芯片研发商诺视科技完成亿元Pre-A2轮融资

编辑:chinafpd 2024-03-18 16:12:17 浏览:615  来源:

  3月18日消息,近日,Micro-LED微显示芯片研发商诺视科技(苏州)有限公司(以下简称“诺视科技”)宣布完成亿元Pre-A2轮融资,本轮融资由力合资本领投,老股东盛景嘉成、汕韩基金以及九合创投持续加码,这是诺视科技两年时间内完成的第3轮融资。

  本轮融资资金将主要用于Micro-LED微显示芯片量产线建设以及基于VSP技术的Micro-LED芯片进一步研发。

  诺视科技成立于2021年11月,总部位于江苏苏州,是一家致力于商业化Micro-LED显示芯片技术、在显示领域为客户提供最佳解决方案的初创企业。创始团队深耕Micro-LED领域多年,具有丰富的集成电路和显示领域的制造经验。诺视科技以VSP技术突破微显示领域像素难以小型化的物理限制,不仅大幅提升了微显示芯片的性能,而且具备量产和商业化的可行性,有望成为Micro-LED产业化的终极方案。极高的技术壁垒使诺视科技成为国内Micro-LED可实施方案的领跑者。

  Micro-LED作为新一代显示技术,将LED微缩化、矩阵化,相较传统显示技术,具有更高亮度和分辨率、更低功耗以及更长使用寿命等优势。诺视科技秉持“芯屏一体”、“显照融合”的理念,其产品覆盖AR/MR等可穿戴设备、微投影、HUD以及数字车灯等应用场景。

  而诺视科技自主研发的VSP技术有望成为突破行业困境的最优解。该技术方案将集成电路制造工艺和LED进行深度融合,通过大尺寸外延、同质集成和无损衬底去除等技术将单个或多个发光单元在垂直方向上进行堆叠,从而实现发光效率和良率双提高、像素体积和BOM成本均减小,为Micro-LED微显示芯片规模化量产和商业化提供了可行的解决方案。

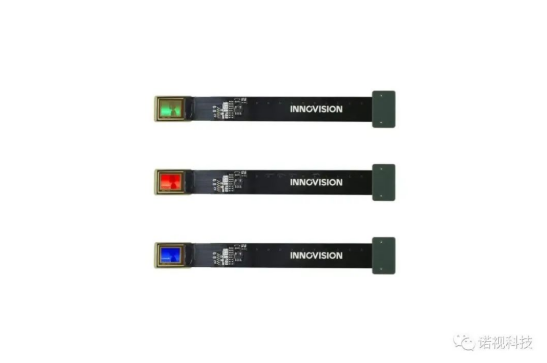

  先进的技术和领先的制备工艺加速诺视科技商业化进程。2023年9月,诺视科技已成功打通VSP工艺流程,实现了AlGaInP和GaN材料体系的晶圆级集成,完成三色堆叠工程片点亮。这是诺视科技在成功点亮全球最小0.12英寸的单色RGB微显示芯片又一重大突破。创始人王亚洲表示,公司已于2024年2月启动首条Micro-LED微显示芯片量产线建设,投产后将为全球Micro-LED微显示商业化贡献重要力量。
