韩国研究团队开发出量子点显示源技术，即使像橡胶一样拉伸也不会改变图像质量。

　　基础科学研究所（IBS）4月 17日宣布，成功开发出世界最高性能的可拉伸QLED（量子点发光二极管）。

　　事实上，超越可折叠和可卷曲设备的新外形尺寸（设备类型）的核心被认为是可拉伸显示屏。迄今为止开发的可拉伸显示器在拉伸时，屏幕发光部分所占的面积比例（填充因子）降低，导致图像质量下降以及发光部分与布线部分（不发光部分）之间接口的机械可靠性降低。

　　为了解决图像质量劣化的问题，有必要开发一种具有固有弹性的发光器件，其中布线部分和发光层在膨胀时都拉伸。现有的开发本质可拉伸发光器件的研究已使用有机电子复合材料作为发光材料。然而，有机电子复合材料存在局限性，因为它们在迁移率和色彩再现方面未达到商业化的性能水平。

　　IBS研究人员设计了一种新型可拉伸发光层，使用量子点作为发光材料。首先，研究小组制作了一种均匀混合红色（R）、绿色（G）和蓝色（B）量子点、弹性聚合物（SEBS-g-MA）和空穴传输材料的溶液。然后利用旋涂技术将该溶液制成40 nm厚的均匀发光层。

　　研究团队制造的器件最高亮度为15170尼特，驱动电压为6.2V，表现出迄今为止开发的可拉伸量子点发光器件中最好的性能。据称具有现有最佳性能的设备是由斯坦福大学研究人员于 2022 年开发，其亮度为 7450 尼特，驱动电压为 15V。而这是性能上的重大创新。

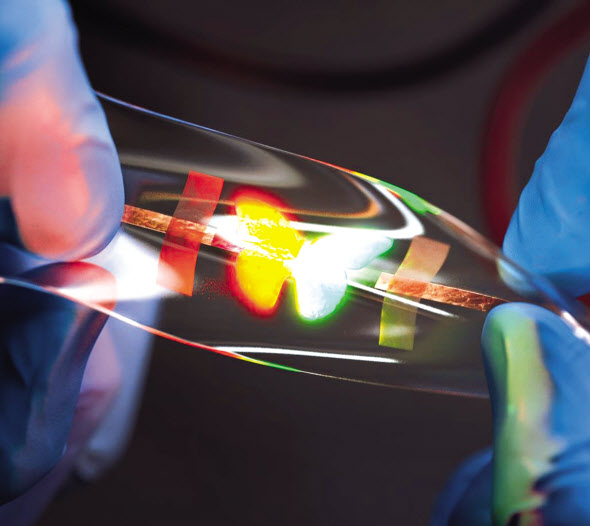

　　即使从两侧施加力，该器件也不会遭受机械损坏或发光性能劣化。而且，即使增加到1.5倍，器件中量子点之间的距离也没有显着变化。如果用该器件制作20英寸的QLED电视，即使扩大到30英寸尺寸也能保持相同的发光性能。

　　Choi Moon-ki教授（IBS纳米粒子研究中心前研究员）表示：“这项研究的关键是实现一种即使在拉伸时性能也不会下降的设备，同时利用高分辨率和高色彩再现量子点发光器件的能力。我们计划进行后续研究以优化性能，例如降低电压。

　　该研究结果15日发表在电工电子领域国际学术期刊《自然电子》网络版上。
