随着高效能运算、人工智能（AI）及资料中心需求增长，传统电子互连技术在频宽、功耗与延迟方面面临瓶颈。GaN基微型发光二极管（μ-LEDs）凭借高亮度、低功耗及高速开关特性，成为可见光通讯（VLC）、芯片对芯片光互连及硅光子共封装光学（CPO）的理想方案。μ-LEDs适用于超高分辨率显示、智能穿戴、高速光通讯及异质整合芯片。

据鸿海官网发布的消息，鸿海研究院半导体所所长暨阳明交大讲座教授郭浩中所长，联同半导体所相关研究工作者及团队，携手台湾大学林恭如特聘教授研究团队，以及沙特阿拉伯阿卜杜拉国王科技大学Kazuhiro Ohkawa教授团队共同研究，成功开发高效能红-黄-绿-蓝μ-LEDs多波长可见光通讯系统。

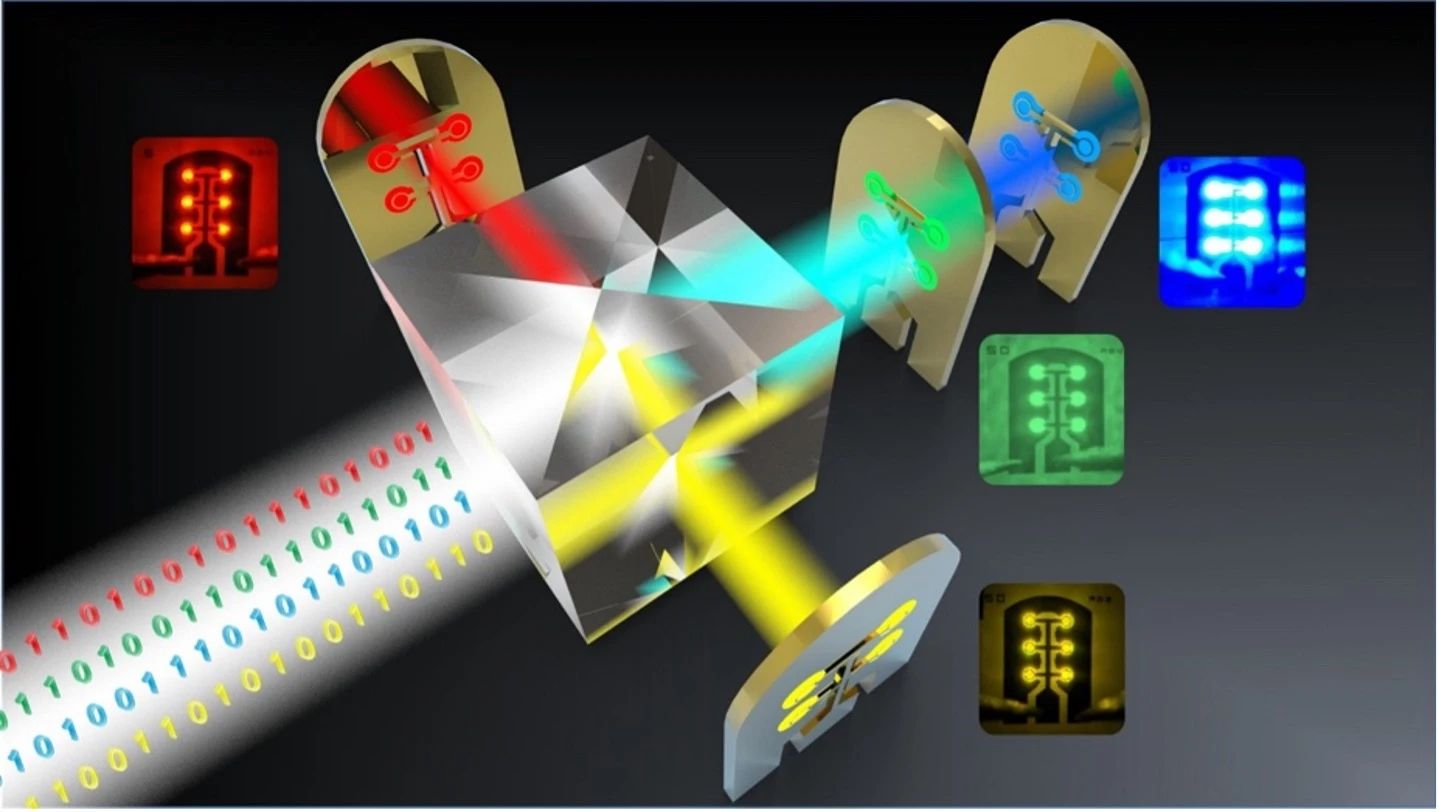

RYGB μ-LEDs应用于波长分波多工之光通讯系统示意图

研究采用半极化磊晶技术制作蓝光与绿光μ-LEDs，并为黄光与红光μ-LEDs设计应力释放层，减轻量子局限斯塔克效应（QCSE）。透过mesa设计、C型电极、原子层沉积（ALD）钝化及分布式布拉格反射镜（DBR），优化元件性能。蓝光μ-LED以DMT调变技术达7.12 Gbit/s传输速率，绿光达5.36 Gbit/s，黄光与红光μ-LEDs利用QAM-OFDM技术，分别达3 Gbit/s与2.25 Gbit/s，均满足前向错误更正（FEC）极限3.8×10⁻³。在短距离自由空间光传输测试中，RYGB μ-LEDs展现优异色彩与数据传输性能，色域图亦显示其在显示领域的应用潜力。

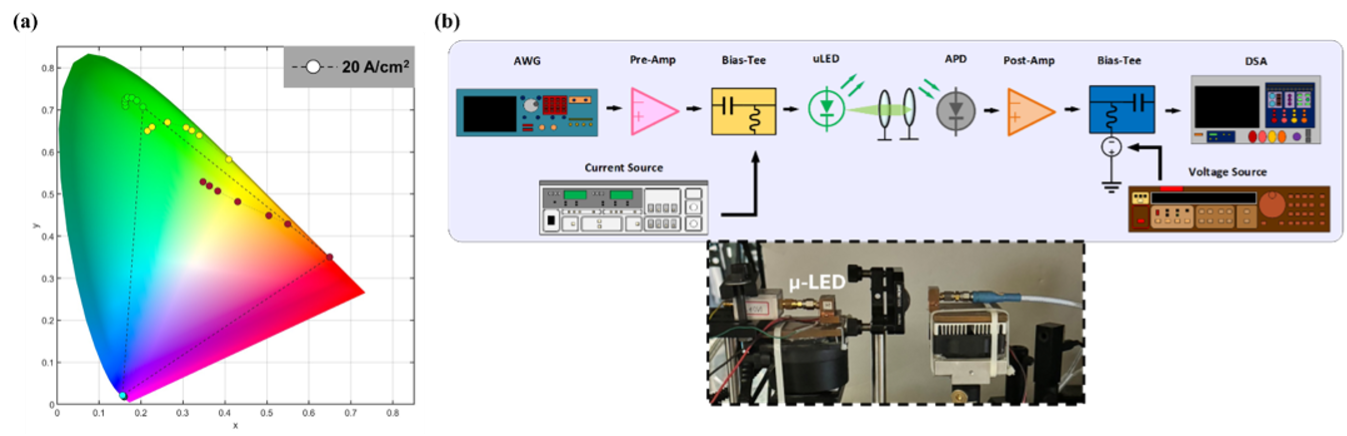

(a)RYGB μ-LEDs色域图；(b)短距离自由空间光传输系统实验配置图

在芯片间光互连与硅光子CPO应用中，μ-LEDs与硅光子芯片整合，提供高频宽、低功耗光学互连，提升资料中心数据吞吐量。结合波长分波多工（WDM）技术，μ-LEDs支援多通道并行传输，增强传输容量，为下一代通讯提供高效方案。此技术可为高速VLC、芯片间光互连及硅光CPO奠定基础，促进μ-LEDs在高效能运算与通讯网络的应用，推动光通讯商业化。
