电容式触控屏幕系统设计的实际考虑电容式触控屏幕系统设计

编辑:冯飞 2011-03-08 15:14:13 浏览:1775  来源:



  随着越来越多消费性行动通讯装置整合更多数字化功能,对于装置设计而言,直觉式与创新的使用者接口(UI)方案也变得更为重要。投射式电容(projected-capacitance)触控屏幕属于使用者接口设计的一部份,它将有助于满足这项挑战。

  要设计一款成功的投射式电容触控屏幕系统,设计者必须仔细考虑装置的机构设计、基板的选择和使用者接口设计。另外,在评估过程的各个阶段中随时衡量成本与技术之间的折衷也有所帮助。

  相较于电阻式触控屏幕技术而言,投射式电容触控屏幕对于手指动作的处理设计得更好,特别是多点触控的使用者输入。电阻式技术必须依靠手指按压而使触控屏幕的机构层产生电气接触。这种作业方法对于不固定的手指滑动和手势作业造成许多不便。此外,电阻式触控屏幕的多层机械结构也很容易因为重复使用,很早就出现磨损的现象。

  利用投射式触控屏幕可实现几种常见多点触控动作,包括手指的按压、缩放、双指的卷动和旋转。让使用者可以快速且方便地操作数据、内容和使用者的最爱。可携式游戏机和文件/电子邮件应用也可利用多点触控技术的优势。在多指触控的行动中,多点触控所有触点可定位式(APA)可精确地确认每个手指所按压的坐标位置。

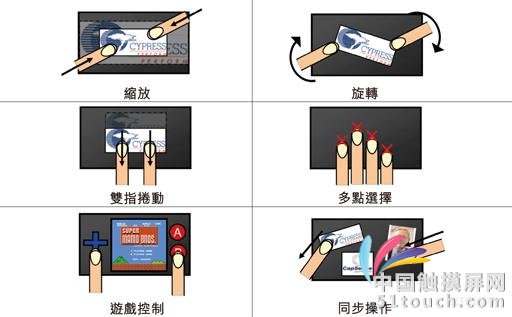

  对于先按Shift更换字符集然后再输入实际字符的方式,在多点触控上只需单一动作就可完成。多点触控在GPS导航中也有广泛的应用;不必输入起始点和目的地,APA即可实现在屏幕上点选目标位置的功能,让使用者能更快速到达目的地。图1显示一些多点触控可实现的可能应用。

  图示:多点触控屏幕可接受不同使用者及手指操作,以应各种不同的应用

  为了评估一个装置的机构设计,必须解决几个关键问题:

  1. 覆盖层(触控表面)是平面还是弯曲的?

  由于弯曲表面更增添复杂性,因而通常建议把电容式触控屏幕安装在平坦的触控表面上。为了实现强固的电容式触控设计,透明的触控传感器必须整齐地层压在覆盖层下方。任何因压合不均匀产生的空气或气泡都将导致触控性能降低,并影响整体产品美观。

  曲面覆盖层只能选择以PET(聚脂)作为触控传感器的基板。塑料传感器可被弯曲以适应覆盖层的弯曲外表。如果必须使用曲面覆盖层,从反射的角度来看,建议弯曲度以不超过45度为准。曲度较大会增加压合制程的难度,也可能破坏铟锡氧化物(ITO)导电结构,从而可能危及制造良率。

  较为便宜的压敏黏着剂(PSA)压合方式无法与曲面覆盖层相结合。为了确保较佳的压合完整性,可能必须使用较昂贵的紫外线固化(UV-curing)液态树脂黏着剂。由于紫外线固化树脂黏合剂使用方便、黏着层薄并具有很高的光学质量(透明度大于95%),因而价格也非常昂贵。

  2.覆盖层不透明工作区的边宽为多少?

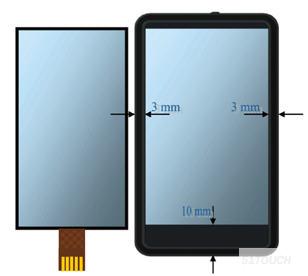

  对尺寸小于4吋(10公分)的触控式屏幕而言,其与触控传感器尾端毗邻的覆盖层边宽不应低于3mm,而触控传感器尾端边宽不应低于10mm。预留这一边宽的目的是用来隐藏连接ITO结构与控制电路的不透明银导线以及控制电路本身。采用玻璃基板可使边宽做得更窄,但仍建议使用上述指导原则。图2总结了上述指导原则。

  图示:触控屏幕非工作边宽的要求
