众所周知，在显示行业，日本韩国企业的技术都是数一数二的，行业基本向日韩技术看齐，而JDI拥有全球最先进的LTPS（低温多晶硅）技术，且并不轻易展示出来。这次，JDI自己都要打破这个先例了，不仅在本国展示，而且还将技术带到中国来。4日便是JDI LTPS技术在中国的首秀。

　　原来LCD也可以实现柔性、透明等特性，近日小编听了JDI对LTPS技术的介绍，对于液晶技术有了更深一层的接触和理解，只是小编现在还不是太明白柔性液晶是如何解决背光问题的。

　　下面就由小编引导大家体验一下JDI的核心LTPS技术：

　　我们先来看一下，LCD技术和OLED技术两者的比较？说明一下◎表示这种技术更具优势，△的表示稍逊色一些。

　　综合以上两个图，我们可以很清楚的看出，LCD技术优势还是比较多的，如像素密度更高、更窄边框、成本更低、更可靠，但是需要背光，轻薄、柔软度相对处于下风；OLED是有机物（薄膜），不需要背光，可以更轻薄、柔性更好。

　　单单就技术优势方面看，两者就是平分秋色，不过在小编看来，虽然OLED技术比较前沿一些，不过成本这一条就是OLED技术的硬伤啊，所以未来“是你被淘汰还是我存留”，还需要时间证明。

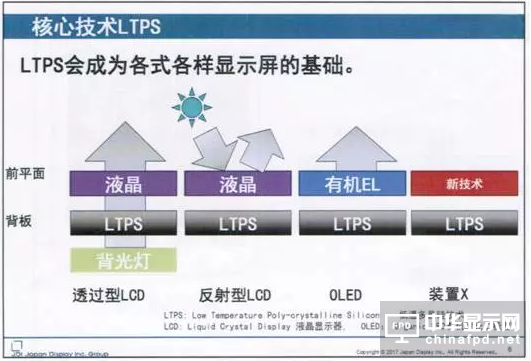

　　一般来说液晶显示屏都是通过背光来实现的，反射型显示屏则通过自然光，但在未来新技术或许会更多的实现模式，只有想不到，没有做不到。

　　就在今年初，JDI推出自主研发的LTOS (低温金属氧化)TFT技术，LTOS使用了可以在不退火的情况下达到高电子迁移率的氧化物半导体，这确保了结晶工序不会损坏薄膜基材。这技术大大增加了竞争力。

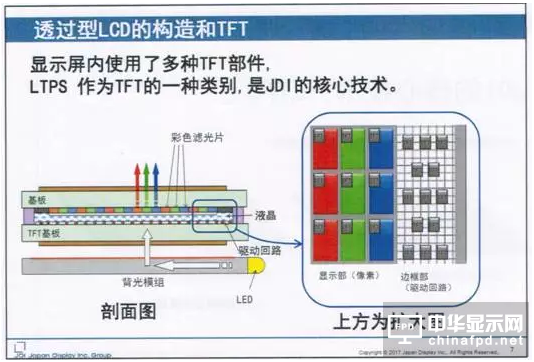

　　来一张显示屏的剖面图。核心部分是集中在边框的哟，据说目前的边框可以做到0.5mm，更让小编惊讶的是，600万个信号和控制点都是从这里输送出来到整个显示屏，还真的受教了。

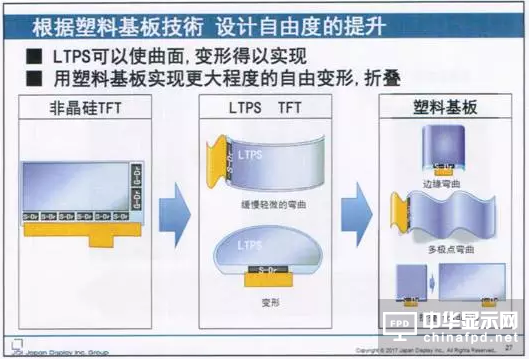

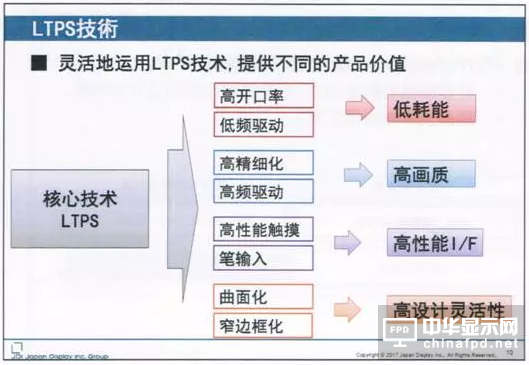

　　我们再来看看LTPS技术优势，也可以很具灵活性的，实现曲面化、窄边框化，几乎不在话下。

　　当然，有了以上多种优势支撑，LTPS技术也可以应用于手机、车载、笔记本、VR\AR等多种领域，产品成本更低。

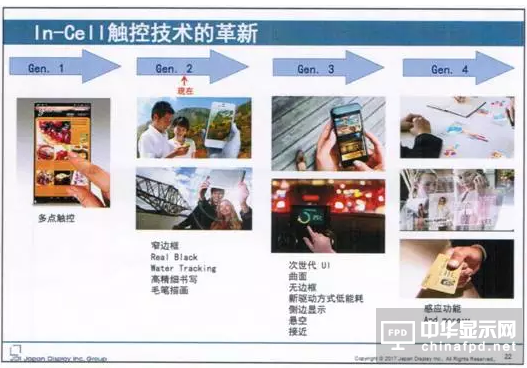

　　目前触控技术也在革新，实现了多点触控、毛笔描画、侧边显示之后，将来整个显示屏都有可能可以实现指纹识别功能，再也不用担心手机的安全问题。

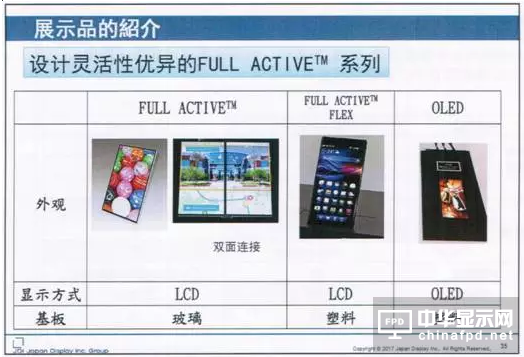

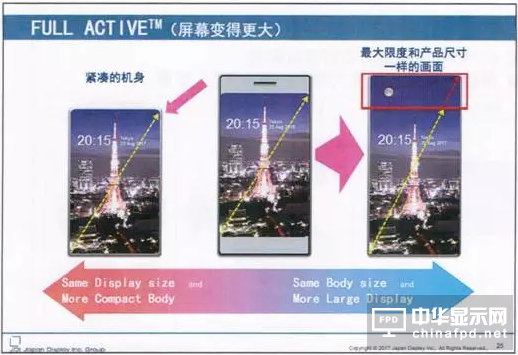

　　我们再来看看，JDI新近研发出来的一种称为“FULLACTIVE”的技术，实现超窄边框，几乎接近全面屏。

　　“全面屏”是当下比较火的一款屏幕？据称能给消费者极好的视觉体验，看来要去体验一番才行。

　　目前全面屏的规模量产还有三大难点：一是实现超窄边框，二是背光的问题，三是实装技术。对于超窄边框这个难点，小编在想，如果未来实现了柔性，是不是可以把现在手机上按键的零组件放到背后，减小边框，反正未来整个屏幕都可实现指纹识别。

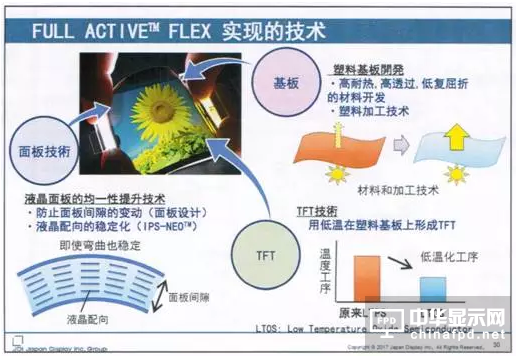

　　LCD采用玻璃基板是比较难实现柔性的，需要用到特殊的塑质材料。对于这个塑质材料JDI并没有透露，但小编猜想，这种新塑质材料应该不但可以抵挡高温的TFT嚗光工艺，且穿透度极高。

　　值得指出的是，柔性LCD前段工艺可以在原LCD工厂中解决，后段工艺则需要盖新的工厂，这样一来，还是比较具成本优势。

　　最后，来欣赏几张JDI的产品图：

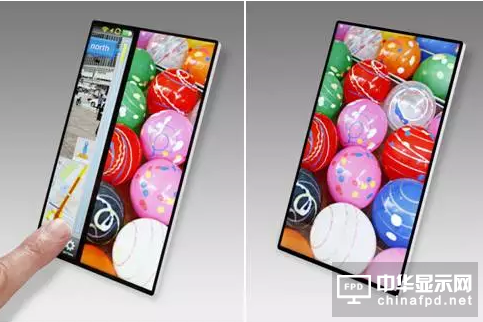

5.5吋超窄边框FULL ACTIVE TM显示屏

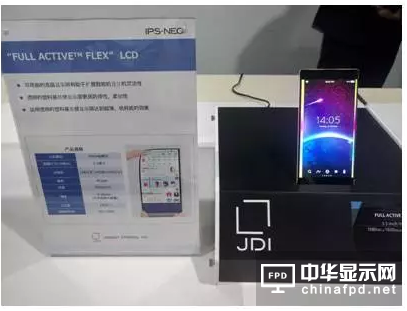

5.5吋FULL ACTIVETMFLEX柔性显示屏

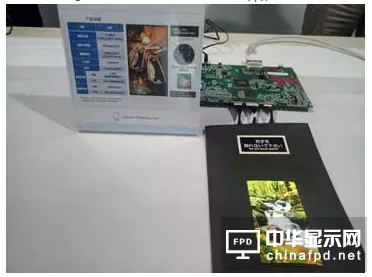

5.5吋FHD柔性AMOLED显示屏

　　注：以上是基于JDI执行董事CTO瀧本昭雄先生对LTPS技术的展示和解说，小编重新整理了一下，希望大家会理解。
