高通字库芯片将集成至维信诺最新OLED模组产品中

编辑：kathy 2011-10-10 11:06:20 浏览：2026 来源：《国际光电与显示》

文/高通半导体

　　一、市场动向

　　一直以来蓝牙耳机是人们对蓝牙应用于手机的习惯认知，近来随着PAD、MID和SMART PHONE的发展，全键盘蓝牙拨号器应运而生，蓝牙拨号器的功能已从之前蓝牙耳机只能接听电话的单一功能发展到具备全键盘拨号、来电姓名显示、PHONE BOOK检索、录入，以至于短信收发的完整手机通信功能。蓝牙拨号器与PAD、MID或SMART PHONE配套，形成子-母机的功能配套，母机以上网为主，子机以通信为主，无须取出PAD，即能以蓝牙子机实现手机通信功能，为PAD提供了灵活轻便的通话装置。

　　有鉴于此，各大厂商纷纷进入蓝牙拨号器市场，蓝牙厂商有超蓝、欧立格等，平板电脑PAD厂商有万利达、纽曼等，蓝牙方案商有蓝宇光、展维锋等。蓝牙子机一反手机功能不断扩张的技术路线，采取简约设计思想，显示屏由TFT彩屏改为OLED单色屏，省去了手写触摸屏功能，MCU直接利用蓝牙处理器，取消了多媒体功能所需的存储器。蓝牙子机定义为手机的外设，除了通话、PHONE BOOK和短信功能外，其余所有手机功能移交由主机（PAD、MID、SMART PHONE）负担。

　　二、产品动向

　　目前，蓝牙拨号器已从最初的只有键盘拨号和来电号码的段码显示（如ISSC公司）发展到具有点阵汉字显示，PHONE BOOK、全键盘拨号功能，典型规格为：128x64 OLED点阵1.1寸显示屏，显示15x16点汉字为8个字x4行，利用蓝牙处理器（如英国CSR公司）兼做MCU，数字键盘拨号、PHONE BOOK可存储500条以上的联系人信息，存在16Kbit E²ROM中，处理程序存在蓝牙处理器的内置Nor Flash中，存储器只需存储汉字库。已面世的产品有Cybe Blue超蓝公司的Cybe BC-5，纽曼公司的Iphone-Home，以及Oricore欧立格公司和Biwings百唯斯公司的产品。

　　短信收发和PHONE BOOK的检索录入是目前蓝牙拨号器有待增加的功能。限于蓝牙通讯协议和嵌入式汉字输入法，上述短信和PHONE BOOK功能是各厂商目前努力的方向。可喜的是中为盛世公司已提供具有短信收发功能的产品。此外，手表商Fossil公司的“Meta Watch”蓝牙智能手表，虽不能通话，却提供了短信显示功能，无须掏出手机，即可通过振动提醒用户查看手表显示的英文来电姓名和短信。

　　三、蓝牙拨号器专用字库-输入法芯片

　　鉴于汉字输入法是蓝牙拨号器的短信发送和PHONE BOOK所必须的功能，同时为了覆盖包括20%以上非拼音用户的全部手机用户，针对蓝牙拨号器不具备手写汉字输入的触摸屏，故需要同时提供数字键盘的拼音和笔划输入法。

　　此外，目前蓝牙拨号器采用GB2312（6763汉字）基本汉字库，在下载PAD、MID或SMART PHONE标准配置的Unicode（20902汉字）的PHONE BOOK时，会出现不少汉字姓名无法显示的缺字现象，也无法实现手机Unicode字库的简繁体汉字通用功能。

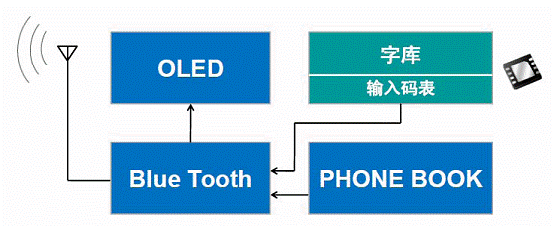

　　为此，上海高通半导体公司针对蓝牙拨号器专门开发了包括汉字输入法和和汉字库的单芯片产品（图6）。内置拼音和笔划汉字输入法码本以及Unicode（20902汉字）汉字库，并提供11x12点标准字形汉字，以及解决128x64点阵OLED屏显示字数少的不足，使显示字数从16点字库的8字x4行，增加到12点字库的10字x5行。蓝牙拨号器专用字库芯片型号为GT22L12U1Y和GT22L16S2Y，采用DFN的8脚封装，SPI串行总线，尺寸为3mmx3mmx0.75mm。
