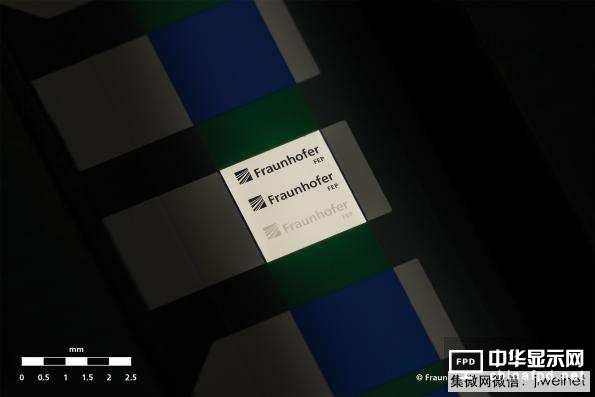

德国研究机构Fraunhofer FEP的研究人员利用电子束(e-beams)成功为OLED发光区域制图，使其得以形成永久持续高解析度的灰阶影像。

　　研究人员指出，在经过封装等步骤最终确定OLED面板后，即可执行这种电子束处理，从而能以低至2um的画素间距，在单独修改主动层的发光特性之前，充份利用未图案化OLED的量产优势。

　　电子的能量决定其于分层堆叠中的穿透力度。研究人员表示，在选择合适的制程参数后，就能以电子束穿透封包，使下方的有机层发光特性变化时不至于破坏或损害封包。根据不同的应用需求，甚至还能直接修正各单独分层。

　　“这种固定影像写入实现的解析度远远超越透过OLED分层沈积所能达到的程度，从而实现持续的灰阶OLED影像，而非二进制的开-关OLED状态，”Fraunhofer FEP的研究人员Elisabeth Bodenstein表示。

　　相较于叠加调光的替代方案，这种新的制程通常可在完全点亮的OLED顶部覆盖贴纸或网版印刷遮罩，从而为OLED实现十分精细的固定水纹，同时降低OLED的功耗。“这是因为暗淡的画素功耗低，而以电子束处理时的阻抗提高了，”Bodenstein解释。

　　因此，电子束曝光的时间越长，出现在特定位置的OLED就越暗淡。研究人员利用电子束在不到100秒的时间内，成功地为德国德勒斯登森柏(Dresden Semperoper)歌剧院制作出12,700 dpi解析度、2um画素间距的影像。

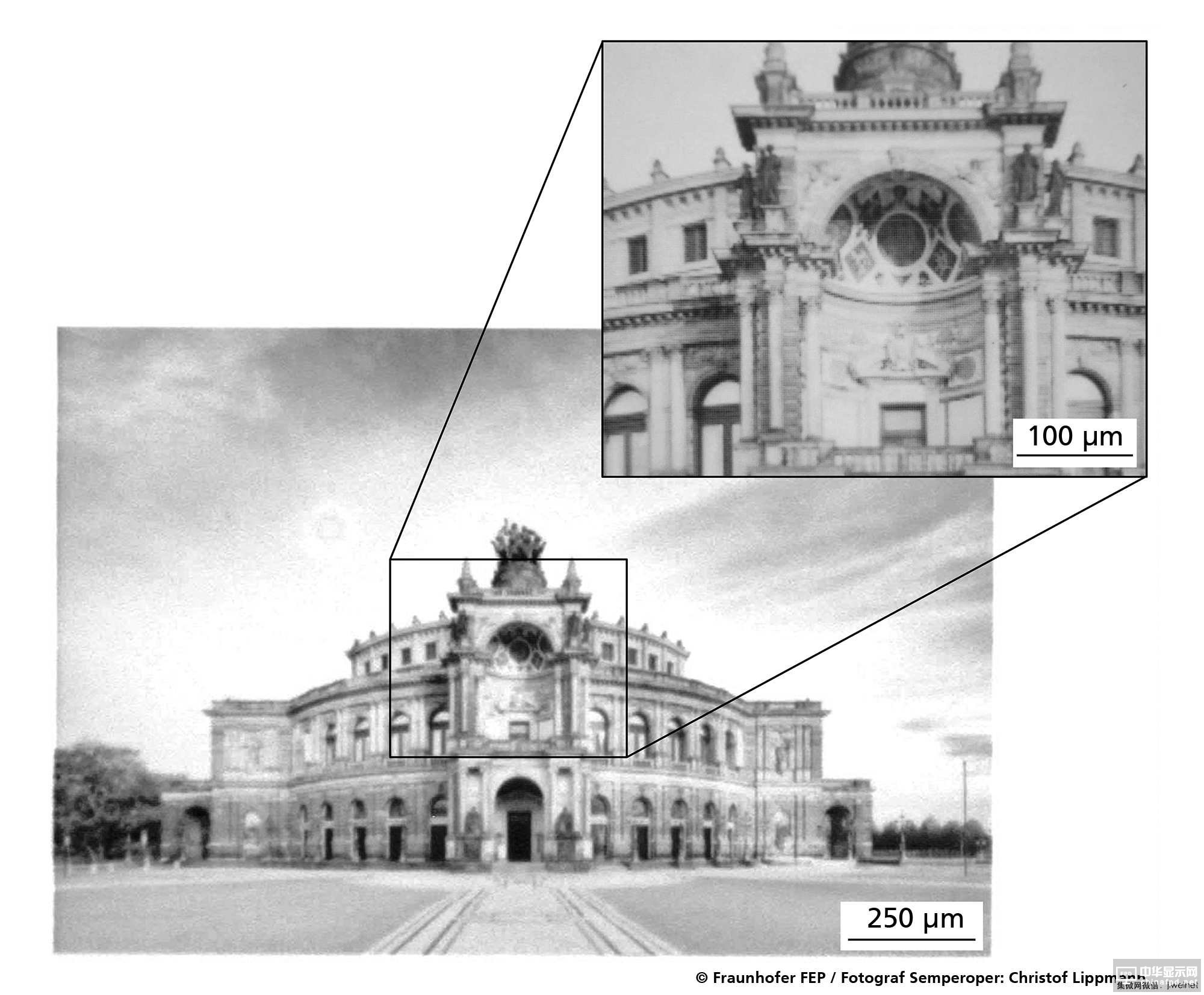

　　以电子束制作的Dresden Semperoper歌剧院灰阶OLED图 (制图：A. Rudzinski, Raith GmbH、Fraunhofer FEP / 摄影：Jurgen Losel)

　　这种精致的解析度和永恒的纹路可望实现更多新应用，例如用于确保品牌标识、写入不可变更的安全讯息，或甚至打造无法伪造的物品等。

　　研究人员指出，该制程适用于任何OLED，而且无论采用哪一种基板、颜色或封装特性均可。研究人员还打算将这种技术应用在单色分层上，从而打造出全彩的图案。德国Fraunhofer Gesellschaft应用研究促进协会为这项技术提供资金赞助。
