OLED显示屏结构及特点

编辑:liuchang 2016-07-11 11:03:40 浏览:2489  来源:未知

  OLED显示屏是一种由有机分子薄片组成的固态设备,施加电力之后就能发光。OLED能让电子设备产生更明亮、更清晰的图像,其耗电量小于传统的传统的LED显示屏。

  OLED显示屏结构

OLED显示器结构

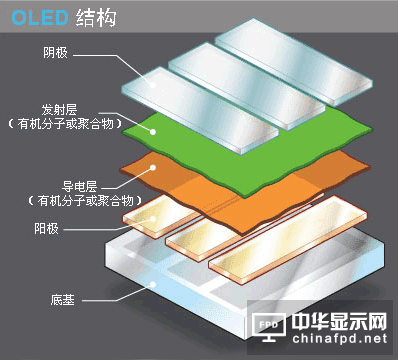

OLED显示屏结构图

  基层(透明塑料,玻璃,金属箔)——基层用来支撑整个OLED。

  阳极(透明)——阳极在电流流过设备时消除电子(增加电子“空穴”)。

  有机层——有机层由有机物分子或有机聚合物构成。

  导电层——该层由有机塑料分子构成,这些分子传输由阳极而来的“空穴”。可采用聚苯胺作为OLED的导电聚合物。

  发射层——该层由有机塑料分子(不同于导电层)构成,这些分子传输从阴极而来的电子;发光过程在这一层进行。可采用聚芴作为发射层聚合物。

  阴极(可以是透明的,也可以不透明,视OLED类型而定)——当设备内有电流流通时,阴极会将电子注入电路。

  OLED显示屏特点

  OLED为自发光材料,不需用到背光板,同时视角广、画质均匀、反应速度快、较易彩色化、用简单驱动电路即可达到发光、制程简单、可制作成挠曲式面板,符合轻薄短小的原则,应用范围属于中小尺寸面板。

  显示方面:主动发光、视角范围大;响应速度快,图像稳定;亮度高、色彩丰富、分辨率高。

  工作条件:驱动电压低、能耗低,可与太阳能电池、集成电路等相匹配。

  适应性广:采用玻璃衬底可实现大面积平板显示;如用柔性材料做衬底,能制成可折叠的显示器。由于OLED是全固态、非真空器件,具有抗震荡、耐低温(-40℃)等特性,在军事方面也有十分重要的应用,如用作坦克、飞机等现代化武器的显示终端。
