OLED显示屏原理图

编辑:liuchang 2016-07-11 11:19:54 浏览:5801  来源:未知

  OLED,即有机发光二极管(OrganicLight-EmittingDiode),又称为有机电激光显示(OrganicElectroluminesenceDisplay,OELD)。OLED显示技术与传统的LCD显示方式不同,无需背光灯,采用非常薄的有机材料涂层和玻璃基板,当有电流通过时,这些有机材料就会发光。而且OLED显示屏幕可以做得更轻更薄,可视角度更大,并且能够显著节省电能。本文为大家带来的是OLED显示屏原理及其原理图

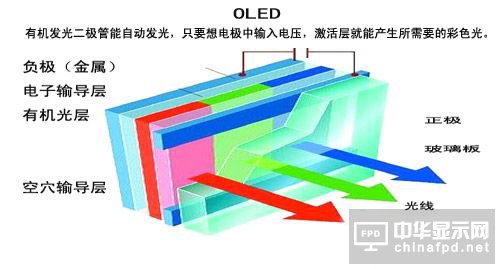

  OLED显示屏结构

  基层(透明塑料,玻璃,金属箔)——基层用来支撑整个OLED。

  阳极(透明)——阳极在电流流过设备时消除电子(增加电子“空穴”)。

  有机层——有机层由有机物分子或有机聚合物构成。

  导电层——该层由有机塑料分子构成,这些分子传输由阳极而来的“空穴”。可采用聚苯胺作为OLED的导电聚合物。

  发射层——该层由有机塑料分子(不同于导电层)构成,这些分子传输从阴极而来的电子;发光过程在这一层进行。可采用聚芴作为发射层聚合物。

  阴极(可以是透明的,也可以不透明,视OLED类型而定)——当设备内有电流流通时,阴极会将电子注入电路。

  OLED显示屏原理:

OLED显示屏原理图

OLED显示屏原理图

OLED显示器原理图

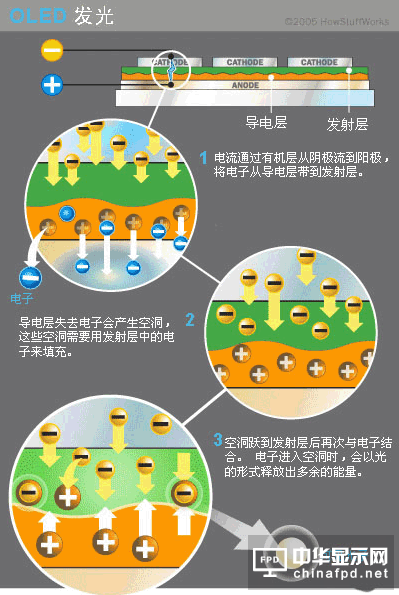

  OLED发光的方式类似于LED,需经历一个称为电磷光的过程。

  具体过程如下:

  1.OLED设备的电池或电源会在OLED两端施加一个电压。

  2.电流从阴极流向阳极,并经过有机层(电流指电子的流动)。

  a阴极向有机分子发射层输出电子。

  b阳极吸收从有机分子传导层传来的电子。(这可以视为阳极向传导层输出空穴,两者效果相等)

  3.在发射层和传导层的交界处,电子会与空穴结合。

  a.电子遇到空穴时,会填充空穴(它会落入缺失电子的原子中的某个能级)。

  b.这一过程发生时,电子会以光子的形式释放能量。

  4.OLED发光。

  5.光的颜色取决于发射层有机物分子的类型。生产商会在同一片OLED上放置几种有机薄膜,这样就能构成彩色显示器。

  6.光的亮度或强度取决于施加电流的大小。电流越大,光的亮度就越高。
