意大利研究人员正探索如何利用高k聚合物作为闸极电介质，打造出发光效率能像有机晶体管一样倍增的新型有机发光组件。

　　这项研究就发表在《Photonics Letter》的「以高k电介质打造高效率红光有机发光敏晶体管（OLET）」（Highly Efficient Red Organic Light－Emitting Transistors （OLETs） on High k Dielectric）一文中。

　　对于采用有机材料（OLED、太阳能电池、塑料内存）的其他电子组件，有机发光敏晶体管（OLET）有助于以更简单的制程降低整体的制造成本，同时提高机械的灵活度。 但是，由于OLET既可作为薄膜晶体，同时还能在适当的偏置下作为发射器，因而特别用于背板和有机堆栈结构简单的平面显示器设计——所需的有机层较一般OLED更少）。

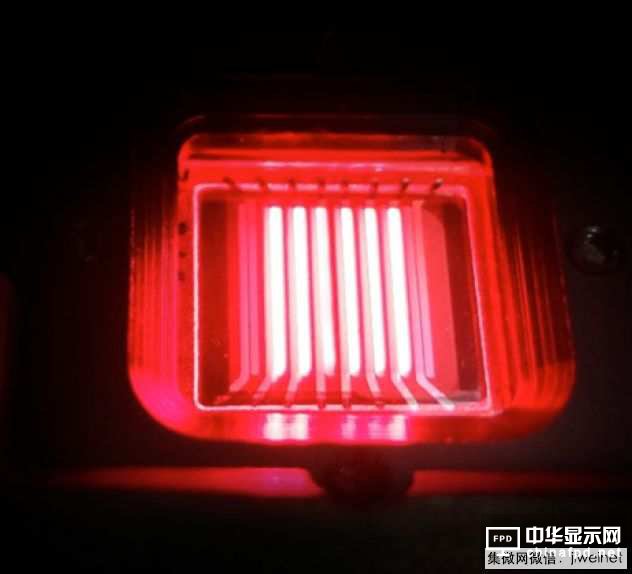

导通状态下的 红光OLET

　　研究人员 在文中比较各种三层红光OLET堆栈，这些堆栈仅以闸极和活性材料之间使用的有机电介质类型加以。 其中一个堆栈包含n型有机半导体（用于电子传输层）源极与与汲极电极、用于发光的复合层以及p型电洞传输层，透过高k电介质或低k电介质层，得以分离其闸电极（玻璃基板上ITO）与活性材料。

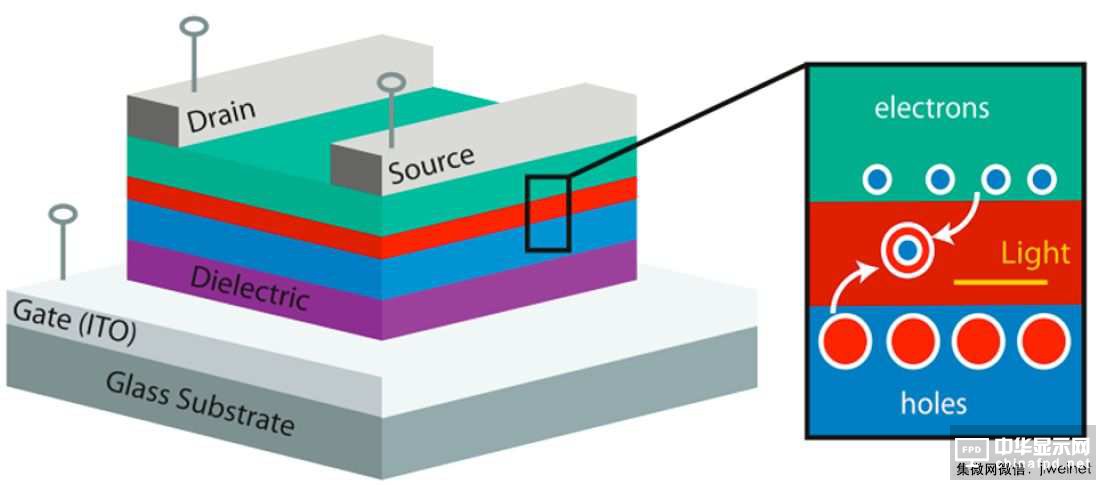

三层OLET组件示意图

　　研究人员选择了三层架构（以复合层隔离n型和p型半导体），希望能大幅消除由于与电荷相互作用而引起的激子淬熄（exciton－quenching）效应。 研究人员指出，隔离层还可进行双极电荷传输，由于电子—电洞均衡而使激子复合最大化。

　　由于研究人员所设计的OLET在复合层使用特定的主客矩阵系统，因而可在大约626nm的可见光谱范围发光。 在实验中，研究人员分别为闸极电介质与相对电容率（PMMA），以450nm厚的高k聚合物制造OLED。

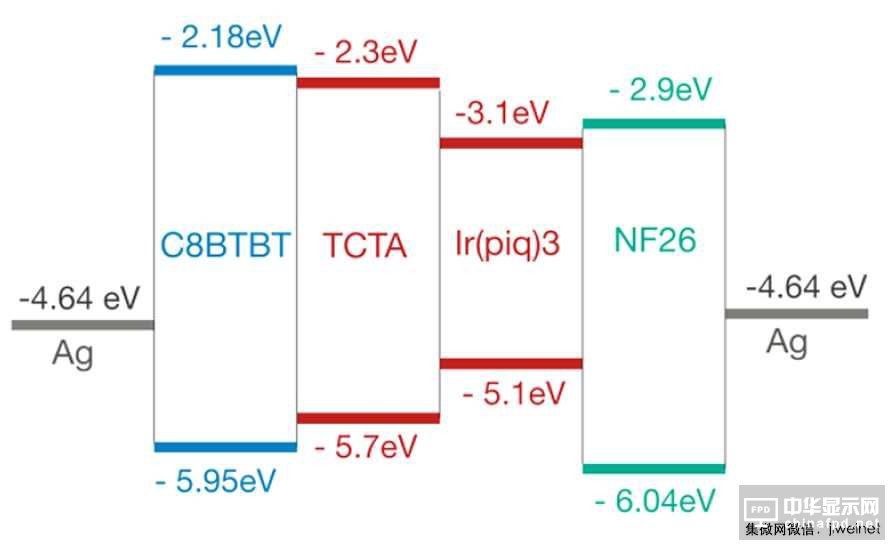

　　整个异质结构的能级图。 电介层可能是PMMA （参考聚合物平台）或高k聚合物（P（VDF－TrFE－CFE））。 其活性区域是由夹在（底部） P型与（顶部） n型有机半导体层之间的TCTA 与Ir（piq）3 （20％）混合物构成。

　　研究人员发现，当VGS扫描达－20V时，几乎无法导通PMMA－OLET（只有很少的汲源电流且不发光），基于高k的OLET因而能以较低偏置驱动（光输出约17μW，在－3V闸极偏压下的整体外部量子效率低于4％）。 事实上，PMMA－OLET仅能在100V时达到完全导通状态。

　　为了解释其研究结果，研究人员比较其作为活性区域堆栈的三层OLET组件，以及形成相反极性的2平行有机薄膜晶体管（TFT）。

　　「在p型ID－VG扫描期间，光在两个电压区域中发射：第一个只有p型OTFT运作，而在第二个区域，两个OTFT均处于导通状态，使电荷载子密度均衡，」研究人员提到。

　　较低偏压（使用高k聚合物作为闸极电介质时）的另一个好处是电场较低，组件上的应力较小，因而较其PMMA的竞争组件更能延长使用寿命。
