LED01

LED02

LED被安装在导光板的左、右两边

LED被安装在导光板的上边

LED03

LED04

LED被安装在导光板的上、下两边

　　LED被邦定在背光板内，可提供更加均匀的背光,板上有两个焊点，"A"接+4.2V *, "K"接地

　　注：*"A"必须接+3.8V～+4.2V，而不要直接接+5V，因为当背光板电压长时间>4.2V时会使其过热，将影响正常显示，此时须对您的+5V降压处理后再接入；部分QH及VP产品已在模块上采取了措施，可以直接+5V，详情请向VP咨询。

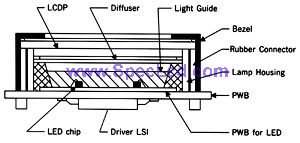

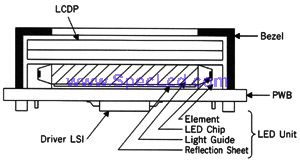

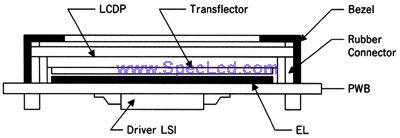

采用LED背光的LCM结构示意图

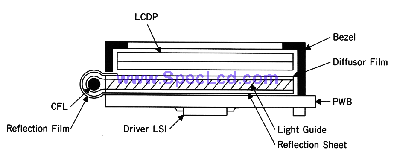

边光

背光

LED单元的极限参数（在25℃条件下）

参数                                          极限值

正向电流                             IF         15mA

脉冲电流，10％占空比，脉宽为1ms          IFP         50mA

反向压降                             VR         8V

功耗                                P          45mW

工作温度                             TOP        -30∽+80℃

储存温度                             TSTO       -40∽+85℃

电-光参数

参数                       LED单元                     单位    条件

                          MIN.      TYP.     MAX.

正向工作电压           VF   3.8       4.2       4.5        V       IF=10mA

反向漏电流             IR    -         -        100        μA      VR=8V

 波长          绿      P    -         565      -          nm      IF=10mA

              黄           -         585      -

              红           -         635      -
