现在，主流OLED技术是由美国大手胶卷企业柯达的郑青云（Steven Van Slyke ）于19年研究发现的。

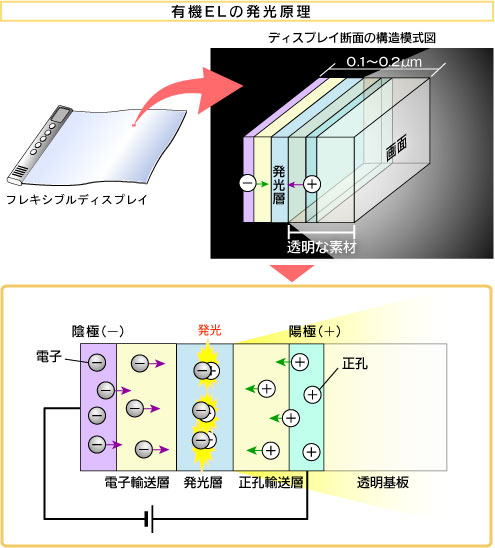

　　OLED的发光原理

　　OLED的发光原理跟LED极为相似，都是在材料的阴极和阳极加入电压后，两极之间产生可以移动的 电子和阳子。电子和阳子由于受到电场作用，分别向阳极和阴极移动，离开两极，在复合材料的中间层（发光层）结合。电子和阳子结合是产生的能量使材料的最外 层电子被激发，跨越到外一层电子轨道。由于只是激发，最外层电子轨道不稳定，最外层电子马上又会回到原来的轨道，这样就会把过剩的能量以光的形式释放出 来。从这一点看，OLED和LED是一样的。只不过，OLED的材质是复合材料，即多种材料薄膜化叠加在一起。阴极材料为容易释放电子的金属，多为铝，银 镁合金，钙等金属薄膜；阳极为能释放阳子的氧化物，例如ITO，一种透明金属氧化薄膜。

　　发光材料及生成方法

　　OLED的主要部分就是发光材料层，经过多次试验验证，发光材料大致分为高分子化合物和低分子化合物两大类。

　　低分子发光材料主要有荧光材料和磷光材料。

　　荧光材料很容易产生三原色（红绿蓝），另外价格，寿命，加工都非常方便，是一种首选的低分子发光材料。磷光材料的发光效率比荧光材料要高很多，但是伴随电流增加导致的发光效率降低，寿命不高，提纯难以及蓝色光谱不全等方面还不及荧光材料，还有待于研究发展。

　　跟高分子发光材料相比，低分子发光材料的最大问题就是加工制作困难。特别是无法应付于大面积的生产。由于材料都是以薄膜形式附着于玻璃或者透明聚合物 表面上的，高分子的薄膜技术以及表面处理技术都远远超过低分子。另外高分子发光材料的潜力也非常大，不断的实验研究，也会有很多新型材料诞生。

　　由于OLED薄，轻的重要特点，决定了它的材料必须要通过薄膜处理附着在基板上。这就需要用到表面处理技术。在日本，薄膜技术以及表面处理技术的核心掌握在大手的印刷企业里（大日本印刷，凸版印刷等等）。通过CVD,PVD等薄膜附着方法，可以将各种不同高分子材料附着于基板之上。附着技术的提高，也可以实现大面积OLED。
