一张图看懂OLED显示器结构及发光原理

编辑:liuchang 2016-05-17 13:58:23 浏览:5784  来源:未知

  一薄而透明具半导体特性之铟锡氧化物(ITO)组成OLED的基本结构,与电力之正极相连,再加上另一个金属阴极,包成如三明治的结构。整个结构层中包括了:空穴传输层(HTL)、发光层(EL)与电子传输层(ETL)。当电力供应至适当电压时,正极空穴与阴极电荷就会在发光层中结合,产生光亮,依其配方不同产生红、绿和蓝RGB三原色,构成基本色彩。OLED的特性是自己发光,不像TFT LCD需要背光,因此可视度和亮度均高,其次是电压需求低且省电效率高,加上反应快、重量轻、厚度薄,构造简单,成本低等,被视为 21世纪最具前途的产品之一。

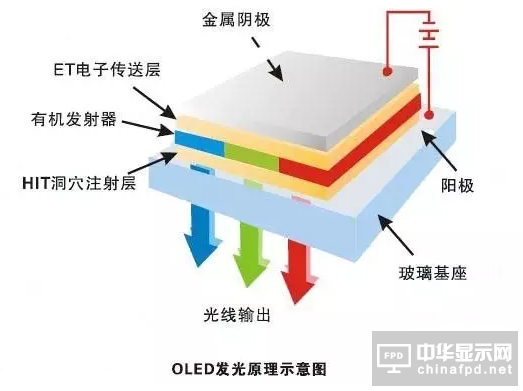

OLED显示器发光原理

  OLED显示器结构

  基层(透明塑料,玻璃,金属箔)——基层用来支撑整个OLED。

  阳极(透明)——阳极在电流流过设备时消除电子(增加电子“空穴”)。

  有机层——有机层由有机物分子或有机聚合物构成。

  导电层——该层由有机塑料分子构成,这些分子传输由阳极而来的“空穴”。可采用聚苯胺作为OLED的导电聚合物。

  发射层——该层由有机塑料分子(不同于导电层)构成,这些分子传输从阴极而来的电子;发光过程在这一层进行。可采用聚芴作为发射层聚合物。

  阴极(可以是透明的,也可以不透明,视OLED类型而定)——当设备内有电流流通时,阴极会将电子注入电路。

  OLED电视优点

  1、厚度可以小于1mm,仅为LCD屏幕的1/3,并且重量也更轻;

  2、固态结构,没有液态物质,因此抗震性好;

  3、主动发光,宽度角>170度,对比度>10000:1

  4、响应时间<0.1ms,是LCD的千分之一(3D具有优势);

  5、低温特性好,在零下40度时仍能正常显示;

  6、色域宽;

  7、发光效率高,能耗<50%LCD;

  8、能够在不同材质的基板上制造,可以做成能弯曲的柔性显示器和光源;
