LCD显示屏原理是什么，LCD显示屏控制卡工作原理是什么？本文将为您一一解答。

　　下面是一个8x8的点阵LED结构

　　从图上看，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。

　　将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

　　电路原理图示如下：

　　无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

　　将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：

　　{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,

　　0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},

　　{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,

　　0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},

　　{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,

　　0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},

　　{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,

　　0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}

　　这是16x16的点阵汉字，每个汉字32个字节。

　　比如我们要显示"恭喜发财"这4个字，首先：送出"恭喜发财"的各头2个字节0xDF0xFD0x7F0xFF0xBF0xFF0xFF0xEF每个字节都是8位，这样一共送出了8x8=64位（列），送出这些位信号是通过DI信号端送出的（串行送出），在每送出1位时CLK信号端都要高低变换一次，称为串行移位，使得64位（列）的每一位都被移送到了74HC595的输入端口上。送出锁存信号STB，即STB信号高低变换一次，这样74HC595的输入端口上64位（列）数据就被送到74HC595的输出上，一行显示就出来了。锁存信号也使得下一行数据串行移位送出不会影响到上一行的显示。

　　由单片机再通过74LS138变换ABCD的组合，选出下一个显示行。重复的过程，但送出的数据相应的向后移动，即"恭喜发财"的3-4字节、5-6字节。。。。。。。行选择也是从第1行到第16行，16行显示一遍称为一个显示刷新周期，无论LED显示屏的大小如何，一个显示刷新周期必须在20毫秒以内完成，否则会出现闪动，单片机速度很快，32行200列以内的显示通常是没有问题的。但当LED显示屏更大时就要选择速度更快的单片机或DSP来完成了。

　　完成LED显示的功能是由控制卡来实现的，无论简单的单色屏还是复杂的全彩屏，显示原理都是一样的，很简单。但如要实现诸如左右移动、飞入飞出、嵌色变换等特殊效果，还需要在单片机或DSP上编写非常复杂的算法程序，却不是一般人能做到的。好在现在有上百家控制卡生产研发的厂家公司，他们推出有性能各异的控制卡可以供我们选择，我们一是要看他们的功能，还要看他们能支持的LED屏像素点，功能越多、支持的像素点越多，价格越贵。#p#分页标题#e#

　　LED显示屏控制卡工作原理

　　YX-XTPB01条屏控制卡是嵌入式CPU的LED显示屏第三方控制系统，使脱机显示的显示屏具有电脑上相同的显示效果，操作简单，性能良好。

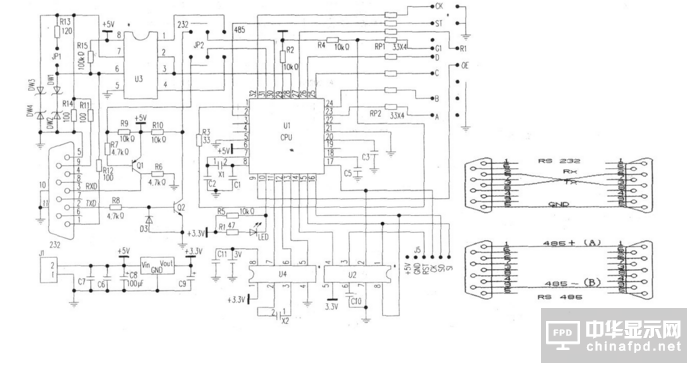

　　根据实物绘出其原理图见下图。

　　一、控制卡原理

　　控制卡由硬件和软件两部分构成，其电路原理图见附图。

　　二、硬件接口

　　(1)RS232/485输入接口：兼容RS232和RS485接口，采用公头9针座。

　　(2)DC5V输入接口：直流5V输入口，标准直流电源插座，内正外负。

　　(3)输出接口：分别输出A、B、C、D、CK、OE、ST、Rl、Gl。

　　说明：

　　A、B、C、D——行信号：只有在动态扫描显示时才存在．A、B、C、D其实是二进制数，A是最低位，如果用二进制表示ABCD信号控制最大范围是16行(llll)，1/4扫描中只要AB信号就可以了，因为AB信号的表示范围是4行(11)。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。

　　CK——时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移人或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

　　ST——锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED屏显示出来。但由于驱动电路受OE使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也需要与时钟信号协调才能显示出完整的图像。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。

　　OE——使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。

　　数据信号：（R1——红色信号，Gl——绿色信号）提供显示图像、文字所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。

　　三．软件通信方式

　　1．使用RS232串行通讯

　　2．使用RS485通讯

　　四、软件写入（RS232方式）

　　1．电脑输出的显示信息经RS232接口②脚TXD信号经R8耦合到Q2放大后，再经JP2选择开关送至CPU-(30)脚。

　　在CPU内处理后，一路送到存储器U4将信息存储起来；另一路经RP1和RP2分别输出A、B、C、D、CK、ST、G1、Rl、OE等信息到LED显示屏，再由屏电路驱动LED发光。

　　2．CPU反馈信号RXD从(31)脚再经JP2选择开关送至Ql放大后，由RS232接口③送回到电脑。
